1100-500萬能材料試驗機

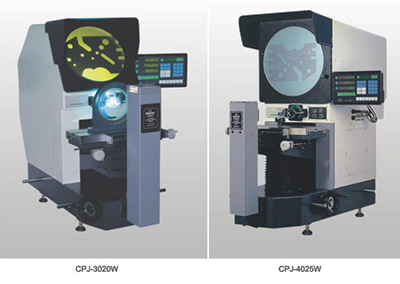

名稱:臥式投影儀
詳細信息 : 型號:CPJ-3020W/CPJ-4025W
  • 售前QQ: 18115517817 13405131752

  • 售后QQ: 376561747 983904603
  • 立即咨詢客服

    • 測量對象:

      1.在汽車制造業,檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸;
      2.在電子行業,檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸;
      3.在塑料橡膠業,檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數;在機械制造業,檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸;
      4.在鐘表行業,檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓;
      5.在航空航天業,檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

      技術參數:

      型號 CPJ-3020W CPJ-4025W
      X軸坐標行程 200 250
      Z軸坐標行程 100 150
      工作臺尺寸 400×150 450×200
      擺動范圍 ±15° ±15°(可特制至±25°)
      數顯分辨力(μm) 0.5
      示值誤差

      X、Y軸: (2.5+L/100). Z軸: 3.5+L/50 (L為被測物體長度,單位:mm)

      X軸坐標行程 75 (調焦) 100 (調焦)
      重量 160 240
      尺寸 1090×830×1010 1215×646×1210
      投影屏 尺寸 Ф 300 Ф 400
      旋轉范圍 0~360°
      旋轉分辨力 1’ or 0.01°
      物鏡(CPJ-3020W) 放大倍數 10× (選) 20× (選) 50× (選) 100× (選)
      物方視場 (mm) Ф30 Ф15 Ф6 Ф3
      工作距離 (mm) 77.7 44.3 38.4 25.3
      物鏡(CPJ-4025W) 放大倍數 5× (選) 10× (標) 20× (選) 50× (選) 100× (選)
      物方視場 (mm) Ф80 Ф40 Ф20 Ф8 Ф4
      工作距離 (mm) 93.7 103.9 95.1 65.7 35.0
      數據處理系統 DC-3000多功能數顯表,全中文顯示,可做多點采樣,坐標旋轉。點、線、圓、距離、角度測量
      儀器照明 透射: 24V/150W 鹵素?zé)簟?反射:21V/150W鹵素?zé)?/span>
      儀器附件 微型打印機(選)、光學尋邊器(選)、M2D-CPJ軟件(選)等——詳情請見投影儀附件說明

      儀器電源: AC 100-240V 50/60Hz,總功率: 400W


      儀器特點:
      1.臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。
      2.可將被測工件的輪廓、截面和表面形狀準確的成像到投影屏上,最適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
