測量對象：
1.在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；2.在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；3.在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；4.在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；5.在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓；6.在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。
技術參數：
型號 CPJ-6020V X軸坐標行程 200 Y軸坐標行程 100 金屬臺面尺寸 404×265 玻璃臺面尺寸 270×170 數顯分辨力(μm) 0.5 示值誤差 2.5+L/75 (L為被測物體長度，單位：mm)
Z軸坐標行程 50 (調焦) 儀器重量 360 外形尺寸 1200×1140×1940 投影屏 尺寸 (mm) Ф 615，使用范圍>Ф600（刻有米字線） 旋轉范圍 0~360° 旋轉分辨力 1' or 0.01° 物鏡 放大倍數 5× (選) 10× (標) 20× (選) 50× (選) 100× (選) 物方視場 (mm) Ф120 Ф60 Ф30 Ф12 Ф6 工作距離 242.8 143.2 85.5 92 48.5 最大測量高度 50 50 50 50 48 儀器電源： AC 100-240V 50/60Hz?？偣β剩?650W
儀器特點：

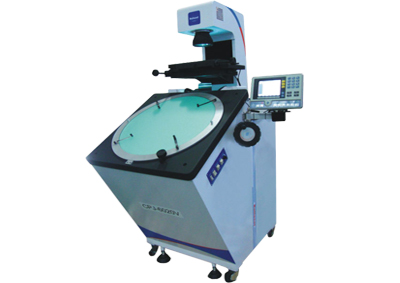

1.CPJ-6020V落地式投影儀成像清晰，放大倍率準確。2.投影屏直徑 Φ600mm，最大物方視場為 Φ120mm，可滿足大尺寸零件的輪廓測量和坐標測量，配合尋邊器可實現自動尋邊采點，消除人眼瞄準的誤差。3.軸流風機雙向散熱，提供超強散熱能力。4.物鏡變換采用直插式，更換簡單方便。5.特別適合投影像的描繪、輪廓形狀觀察等測量。上一篇：臥式投影儀下一篇：沒有了
