拉力試驗機是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗機,適用于塑料板材、管材、異型材,塑料薄膜及橡膠、電線電纜、鋼材、玻纖維等材料的各種物理機械性能測試為材料開發,為物性試驗、教學研究、質量控制等不可缺少的檢測設備。
變形測量概述:
拉力試驗機變形測量是指通過拉力試驗機測量材料位移,變形的測量系統。
變形測量系統的變形放大器單元是拉力試驗機的主要組成部分之一,它的主要功能是把傳感器產生的微弱信號加以放大,處理后送到數顯表或者計算機,從而把試樣所承受的變形值記錄或顯示出來。

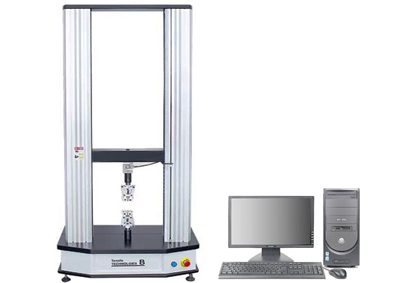

蘇州牧象1噸拉力試驗機
現在大多數變形單元采用單芯片24位超低噪聲模數轉換器,此芯片集信號放大,A/D轉換于一身。由于本套變形單元具有以單芯片為核心,外圍電路少的特點,因此本系統具有精度高,穩定性能好,線性誤差小,抗干擾能力強等特點。合理的設計,良好的工藝布局使放大器穩定性極好。它與放大器相聯的單片計算機單元,作為主機的心臟,負責整機的放大器量程變換、數據采集、數據傳輸、試驗方式選擇及液晶顯示,直讀的數字量化,同時可以把這些數據通過RS232口輸出,通過RS232口也可以接受其它設備的指令。由于采用單片計算機控制,本單元具有自動調零的功能,調零時,只需在主界面按清零鍵即可全程自動清零,清零時間極短。
變形測量技術參數:
變形測量指標參數有測量范圍,示值誤差,靈敏度,分辨率。
測量范圍試驗機通過測量系統所能夠測量到的材料或構件的最小尺寸與最大尺寸之間的范圍。
示值誤差試樣變形值的記錄或顯示的測量值與被測量值的實際數值之差,稱為試驗機測量系統的示值誤差。示值誤差是不可避免的,其大小在特定的范圍內或者標準規定范圍。
拉力試驗機變形測量靈敏度靈敏度指示器的相對于被測量變化的位移率,靈敏度是衡量物理儀器的一個標志,拉力試驗機測量系統靈敏度越精細,則測量結果精度越高。
拉力試驗機變形測量的分辨率是指拉力試驗機光電編碼器測量數據的可測量的最小精度。分辨率越大,測量結果越精確。
變形測量工作原理:
應變式引伸計是由彈性元件和粘貼在它上的應變片組成的,當引伸計移動臂受力時,引起彈性體變形并使粘貼在它上面的應變片電阻值發生變化,原來平衡的電橋失去平衡輸出一個正比于變形的電壓信號輸出,由于引伸計輸出的電信號極其微弱,必須經放大后才能達到要求的值,這個工作由完全由A/D轉換器放大和轉換,然后送到單片計算機進行處理,以直讀的方式進行顯示,同時通過RS232傳輸?shù)接嬎銠C,進行數據處理。
拉力試驗機的變形測量是試驗機測控系統比較重要的組成部分,是拉力試驗機關鍵技術環節。選用可靠性高,穩定性強的變形測量儀器是值得用戶考慮的因素之一。
