您當前的位置：首頁 > 產品中心 > 半自動二次元影像儀 >

1100-500萬能材料試驗機

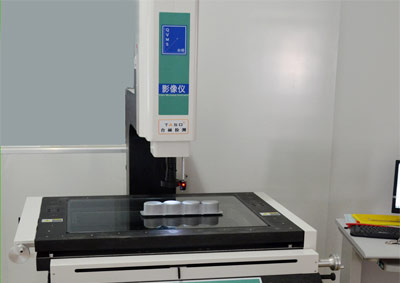

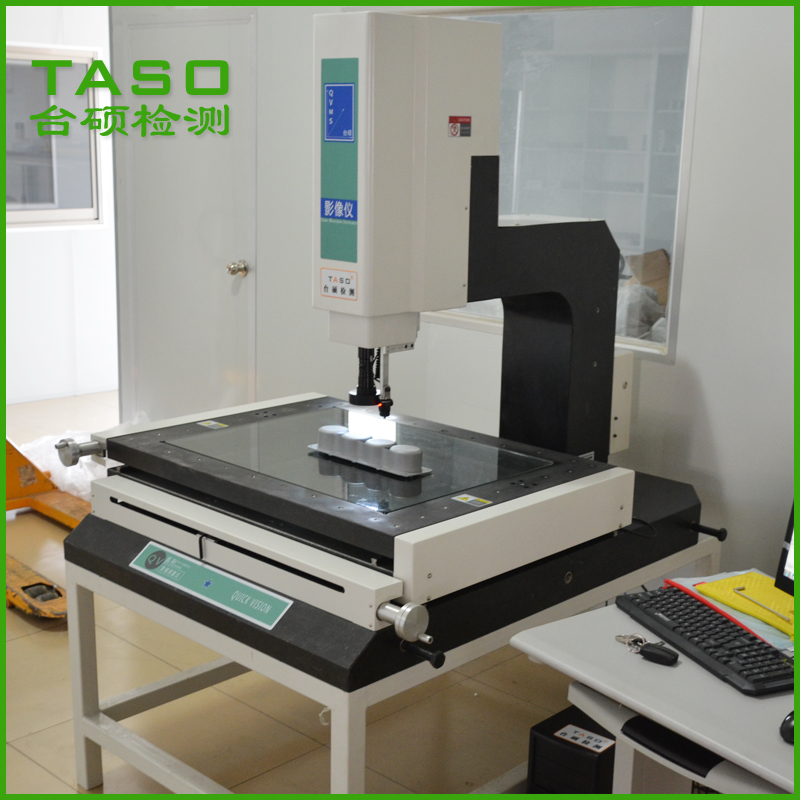

名稱：2.5D半自動影像儀VMC7050
詳細信息 ： 型號：
  • 售前QQ： 18115517817 13405131752

  • 售后QQ： 376561747 983904603

    • 立即咨詢客服

    • 應用領域：
      適用于機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等行業。

      機器特點：

      1.采用非接觸式精密測量，對被測產品不會造成損傷；
      2.變焦物鏡與十字線發生器作為測量瞄準系統；
      3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
      4.儀器具有多種數據處理、顯示、輸入、輸出功能；
      與電腦連接后，采用專門測量軟件可對測量圖形進行處理。

      技術參數：
      有效測量行程(X軸×Y軸×Z軸)  700 mm×500 mm×200 mm
      Z軸調焦升降范圍 ≤200mm
      分辨率 0.001mm
      X、Y軸線性精度 U≤( 3+L/200 )μm
      載物臺尺寸 1000mm×750mm
      玻璃臺尺寸 778mm×578 mm
      承載重量 ≤25 kg
      影像系統 德國 COMST 高解析分辨率1/3彩色CCD
      物鏡 臺碩定制鏡頭 光學放大倍率0.7×-4.5×
      影像放大倍率約 20-180×
      光柵尺 高精度新天專業計量級精密光柵尺,分辨率0.001mm
      上下光系統 臺碩自主定制LED 環形可微調式冷光源
      傳動方式 臺灣精密無牙傳動＋臺灣HIWIN高精度直線導軌
      操作方式 搖桿手柄
      主機外形尺寸約 1370 mm×1200mm×1940 mm
      機臺底座、Z軸立柱 高精度花崗巖
      儀器總重 約580 kg
      量測軟件 光學視覺精密測量測軟件
      數據輸出 測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式)
      數據導入 二維圖形AutoCAD(dxf))
      電源 AC 220±5V、50Hz
      使用環境 溫度 20±3 ℃，濕度35%-65%

      軟件功能：
      1．基本測量：點、線、圓、弧、橢圓的測量。
      2．探針測量： 可以測量高、寬、長度、盲孔深度、圓錐頂角、圓柱的直徑等。
      3．在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。
      4．離線標注：可以在鳥瞰的全圖中進行標注尺寸。
      5．幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。
      6．輔助功能：復制、全選、刪除、移動、鏡像、旋轉。
      7．坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。
      8．坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。
      9．繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。
      10．報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。
      自動尋邊功能：軟件采用自動尋邊取點，可以減少肉眼判斷帶來的誤差。

      儀器培訓實拍：
      現場培訓圖

      現場培訓圖

      現場培訓圖
