塊規在二次元測量行業的應用

作者：牧象儀器來源：xindaboliqimin.cn 時間：2017-09-02 15:05

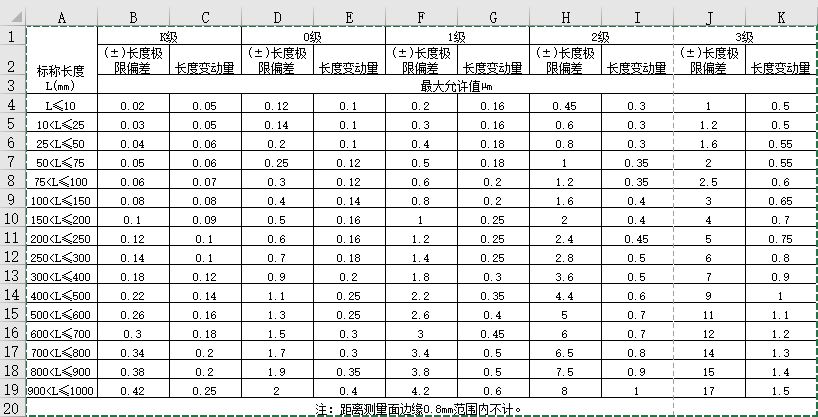

塊規是具有一定形狀，但不同尺寸大小之量規，塊規的長度和厚度是非常精確的金屬塊。但是在二次元影像儀行業塊規也被常用來檢測二次元的測量精度，塊規具有多種型號，一般精度都在μm級，下面為大家介紹一下各等級的允許誤差（如下圖）以及塊規在二次元影像儀檢驗中的應用。

塊規一般用來檢驗影像儀X軸Y軸以及Z軸探針的測量誤差，具體的方法是將塊規放置于玻璃工作臺中央，將十字線對準塊規的一端，將X軸的值清零，移動工作臺使得十字線對準塊規的另一端，記錄下X軸此時的讀數，Y軸的測量方法跟X軸一樣。Z軸主要用來檢驗探針的測量精度，具體的方法是將塊規平放置于玻璃上，探針先在塊規上表面打三個點，然后探針下降在玻璃上打三個點，測量這兩個面之間的距離即為塊規的厚度，再與標準厚度對比計算測量誤差。

塊規用途非常廣泛，不僅用于二次元測量?jī)x行業的校準，平常的工業生產中也會經常用到，也歡迎大家挖掘出更多塊規在二次元測量行業中的應用，大家多多交流。
