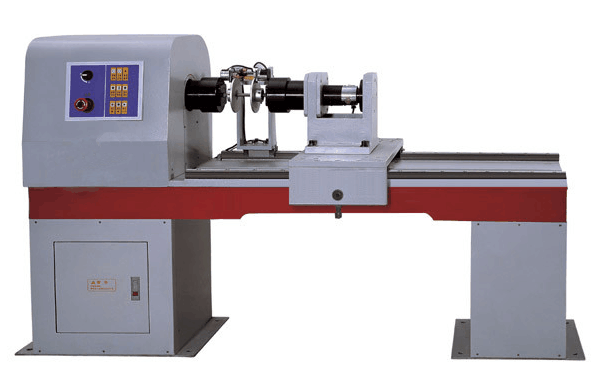

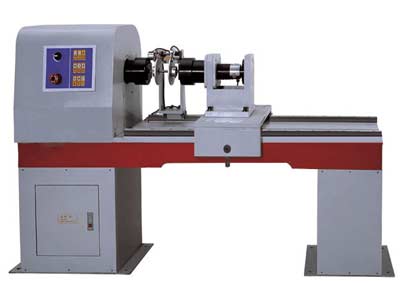

1、設備名稱:微機控制彈簧扭轉試驗機
2、型號:1MXS-100Nm
3、設備主要功能及構成
3.1 設備主要功能:
微機控制彈簧扭轉試驗機主要用于扭轉彈簧及彈性元件扭矩的檢測。被測試零件安裝在可調整空間的夾具之間,可適應不同的被測試零件扭轉力學性能的試驗。試驗機采用計算機控制操作,可進行定角度扭矩試驗;顯示器顯示被測試零件的角度-扭矩曲線;實時顯示角度、扭矩、曲線、扭矩峰值保持、試驗機工作狀態;試驗數據存儲、打印試驗報表等??筛鶕?jù)國家標準《GB/T10128-2007 金屬材料 室溫扭轉試驗方法》進行試驗和提供數據。
3.2 設備構成:
MXS系列微機控制電子扭轉試驗機主要由主機、扭角測量裝置、DTC-350測控系統和計算機四大部分組成。試驗過程中,由計算機軟件發送指令給DTC-350控制單元使伺服電機轉動,伺服電機通過同步帶帶動減速機,減速機帶動動夾頭轉動。當動夾頭轉動時,給試樣施加一個扭矩,這個扭矩通過試樣傳遞到定夾頭,由定夾頭傳遞給扭矩傳感器,扭矩傳感器的輸出信號送入控制單元內的測量放大電路,再經過A/D轉換進入計算機。扭角測量通過光電編碼器來測量。在試樣的標距處固定兩個轉盤,兩個光電編碼器分別附著在兩個轉盤上,兩個轉盤之間的轉角差也就是兩個光電編碼器的轉角差,兩個光電編碼器的脈沖信號輸入到計算機,通過計算機處理,可得到精確的扭角值。
4、設備主要特點
4.1 主機特點:
Ø 圓弧形前罩設計,外形美觀。
Ø 進口交流伺服電機驅動,準確度高,響應快。
4.2 控制器特點:
Ø 扭矩分辨率達到滿量程的1/350000。
Ø 采樣頻率可高達1000Hz。
Ø 采用先進的神經元自適應PID控制算法,可實現對所有測量通道的閉環控制。
Ø 具有完備的試驗機測控及數據處理單機功能,同時具有強大而完備的網絡管理功能。
4.3 軟件特點:
Ø 開放式的試驗方案,客戶可以根據試驗標準的需要編寫試驗方案。
Ø 動態顯示:扭矩、扭角、標距扭角、時間試驗曲線實時動態顯示在屏幕上。
Ø 開放式的試驗報告,客戶可以根據自己的需要編輯報告格式,生成各種個性化的試驗報告,同時可將報告導出到EXCEL文件當中,方便用戶對報告進行二次編輯。
Ø 強大的權限管理功能,管理員可根據不同層次的試驗人員分別開放對應的軟件功能,大大降低了由于操作人員人為操作原因造成設備使用不正常。
Ø 強大數據管理功能,最高可對16路模擬通道、8路數字測量通道、RS-232/485總線測量設備、CAN總線測量設備進行實時數據采集及整理。
Ø 完善的數據查詢功能,用戶可根據試驗結果的信息如編號、日期、試驗方案名稱等進行組合查詢。
Ø 豐富的曲線分析功能,軟件可自動在曲線上標記特征點,并可以對曲線進行任意倍數放大縮小以及曲線遍歷等操作。試驗過程中可實時顯示多種不同類型的試驗曲線;試驗結束后可選擇手動定義上、下屈服點等操作,極大地方便了用戶進行數據分析。
Ø 自定義參數單位功能。用戶可根據需要進行單位設置。軟件可自動對所有采樣數據、結果計算、報告輸出等進行基本單位與自定義單位轉換。
Ø 具有軟件滿量程過載保護功能,試驗結束自動停止保護功能.
5、設備主要技術參數:
5.1 最大扭矩:100Nm;
5.2 試驗機準確度等級:1級;
5.3 扭矩測量范圍:1%—100%FS;
5.4 扭矩示值相對誤差:示值的±1%以內;
5.5 扭矩分辨力:最大扭矩的1/±350000;
5.6 扭轉角測量范圍:0-10000°;
5.7 扭轉角示值相對誤差:示值的±1%以內;
5.8 扭轉計扭角分辨力:0.009°;
5.9 扭轉計扭角示值相對誤差:示值的±1%以內;
5.10 扭轉速度:1-720°/min;
5.11 扭轉速度相對誤差:設定值的±1%以內;
5.12 夾持試樣尺寸:φ6-φ20mm(φ6-φ20mm);
5.13 夾頭間距離:350 mm;
5.14 主機外型尺寸(長×寬×高):1000×410×550(mm)
5.15 電源:220V±10%; 500W;
5.16 主機重量:約100kg。
6、 設備主要配置:
6.1 主機框架及傳動部分一套;
6.2 伺服電機及伺服器一套;
6.3 擺線針輪減速機一臺;
6.4 100Nm扭矩傳感器一只;
6.5 標距內扭轉角測量系統一套;
6.6 牧象測量控制系統一套;
6.7 牧象中文版扭轉試驗試驗軟件一套;
6.8專用扭轉夾頭一套。
6.9電腦、打印機各一套。
7、 本設備所滿足的標準:
7.1 試驗機檢定標準:
JJG269-2006扭轉試驗機
7.2 滿足的試驗方法標準:
GB/T10128-2007 金屬材料 室溫扭轉試驗方法
8、 售后服務:
8.1 整機保修一年,產品終身服務;
8.2 免費提供軟件升級;
8.3 協助安裝、調試,培訓1—2名操作員;
8.4 在24小時內響應用戶投訴,4小時內提出解決方案。
質量保證:
蘇州牧象檢測設備有限公司(以下簡稱牧象)
牧象提供的設備為用戶定購型號的原裝機,決不會提供樣機、組裝機等。
牧象具有固定的維修服務中心和專業維修工程師。
設備在用戶現場通過最終驗收合格后進入免費保修期,牧象對設備提供壹年免費保養、保修服務。備品備件等供應充足完全可以滿足用戶一年年所需。
安裝調試:
交貨地點由用戶指定現場。我方接用戶書面通知2天內,到現場進行安裝、調試。
安裝調試合格后,在設備使用現場乙方提供伴隨性服務一周。
我方安裝調試人員應遵守使用方現場及安全管理規定,對自身安全行為負責。
技術資料:我方提供完整的中文版操作使用手冊、維修手冊、裝箱單、軟件備份光盤等相關資料兩份。
培訓方案:
我方負責擬定免費(包含差旅、住宿)培訓計劃:
安裝期間的培訓:我方在儀器安裝調試期間對業主方使用人員在儀器調試現場進行2-3天技術培訓,使買方使用人員能獨立操作儀器、掌握儀器的安裝、開啟、關閉步驟及儀器的日常維護和維修、系統的操作和控制。
設備安裝調試最終驗收合格后,由我方專業技術人員為用戶安排2~3天的操作培訓、維修人員的現場免費培訓。主要培訓操作人員對設備基本原理、軟件使用、操作、維護等的理解及應用,并達到用戶操作人員能獨立操作設備、服務生產、樣品檢測分析工作,維修人員進行基本的維修服務。
