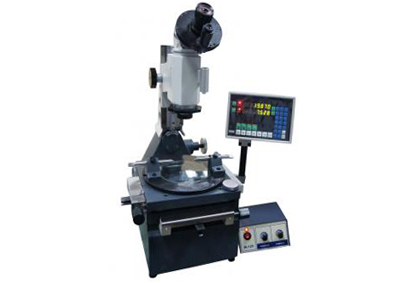

測量對象：
1．各種成型零件如樣板、樣板銑刀、樣板車刀、模板等的形狀。2．外螺的中徑、大徑、小徑、螺距、牙型半角。3．齒輪滾刀的導程、齒形和牙型角。4．鉆?；蚩装迳峡椎奈恢枚?、鍵槽的對稱度等形位誤差。
技術參數：
型號 JX20 X、Y測量行程 100×50 X、Y分辨率 0.001 物鏡放大倍率 1× 3× 5× 總放大率 10× 30× 50× 工作距離 79.2 69.3 50 物方距離 φ 20 φ 6.6 φ 4 準確度 (2+L/50)μm 主顯微鏡傾斜 ±10° 工作臺尺寸 115 頂針架最大夾持
直徑和長度φ 50，長110 外形尺寸 600×350×530 重量kg ≈46
儀器特點：
1．測角目鏡上有用于瞄準的主目鏡和用于角度讀數的小目鏡。它的用途十分廣泛，一般用于測量角度、螺紋及在坐標測量時用于瞄準；2．顯微鏡立柱可用顯微鏡偏擺手輪使其傾斜左右偏擺，以適應螺紋測量的需要；3．主顯微鏡能配多種目鏡和物鏡，視場范圍大，成像清晰；4．采用光電數顯技術，以精密光柵尺作為XY軸測量元件，讀數直觀，檢測方便；5．工作臺可以快速移動，也可以精細的微動，通過旋轉手輪還可做旋轉運動，方便測量角度； 工作臺帶有頂針架，方便測量軸類零件；6．透射、反射照明均采用LED冷光源，發熱量低，壽命長。上一篇：沒有了下一篇：數字式大型工具顯微鏡
