很多人區分不清二次元影像儀中的光柵尺和磁柵,今天我們來講講它們的區別在哪里。
光柵尺—利用光的干涉和衍射原理制作而成的傳感器。當兩塊柵距相同的光柵疊放在一起,同時讓線紋構成一微小角度,這時在平行光照射下,與刻線垂直方向上就能看到對稱分布的明暗相間的條紋,稱為莫爾條紋,因此莫爾條紋是光的衍射和干涉作用的總效果。當光柵移動一個小柵距時,莫爾條紋隨之移動一個條紋間距,這樣,我們測量莫爾條紋的寬度就比測量光柵線紋寬度容易的多。此外,由于每條莫爾條紋都是由許多光柵線紋的交點組成,當線紋中有一條線紋有誤差時(間距不等或傾斜),這條有誤差的線紋和另一光柵線紋的交點位置將產生變化。但是,一條莫爾條紋是由許多光柵線紋交點組成,因此,一個線紋交點位置的變化,對于一條莫爾條紋來講其影響就非常小了,所以莫爾條紋可以起到放大和平均的作用。
磁柵尺—利用磁極的原理制作而成的傳感器?;呤潜痪鶆虼呕匿搸?。S和N極均勻間隔排列在鋼帶上,通過讀數頭讀取S,N極的變化來記數。
光柵尺的安裝比較靈活,可安裝在機床的不同部位。
光柵尺受溫度影響較大,一般使用環境在40攝士度以下。(三坐標測量機一般都要求在恒溫橫濕環境下測量,保證測量精度。) 敞開式磁柵尺容易受磁場影響,封閉式磁柵尺則無此困擾,但成本較高。
光柵尺與磁柵尺外形對比:

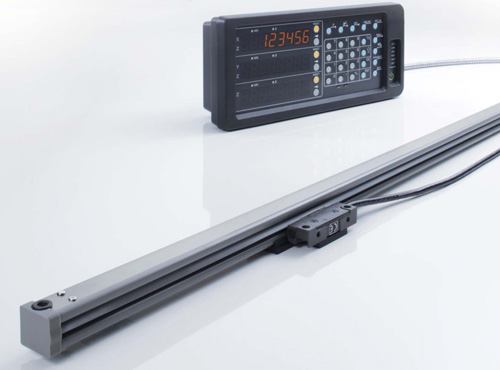

光柵尺:

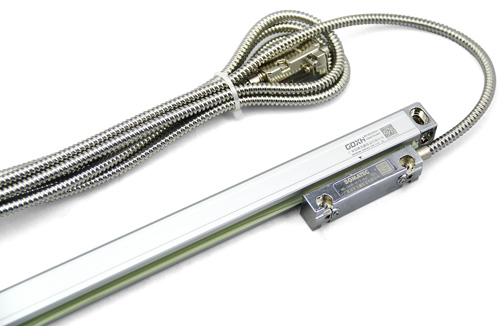

磁柵尺:
